Исследуем дисковые структуры NTFS


Для исследования внутренних дисковых структур NTFS существует несколько общедоступных инструментов. Среди них - DiskEdit, встроенный инструмент тестирования NTFS, по недосмотру Microsoft оказавшийся на компакт-диске Windows NT 4.0 Service Pack 4 (SP4), одна из самых мощных известных мне программ просмотра NTFS. DiskEdit, окно которого представлено на Экране A, позволяет ознакомиться со структурами, образующими файлы и каталоги, а также с данными атрибутов и преобразовать пути файлов и каталогов во входные коды таблицы MFT. Документация по DiskEdit отсутствует, но я опубликовал учебное пособие в сборнике бесплатных бюллетеней Sysinternals Newsletter (http://www.sysinternals.com/newsletter.htm). Чтобы использовать DiskEdit вместе с Windows 2000, необходимо скопировать файлы ifsutil.dll, ulib.dll, untfs.dll и ufat.dll из каталога \winnt\system32 системы Windows NT в каталог, в котором нужно разместить DiskEdit.

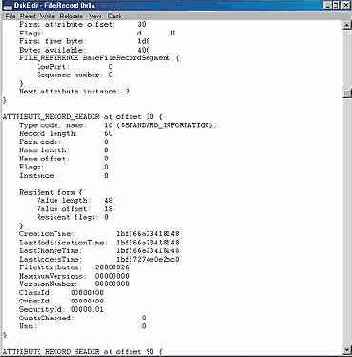

Экран A. Утилита DiskEdit.

Те, у кого нет компакт-диска с SP4, могут воспользоваться утилитой NTFS File Sector Information Utility (NFI), поставляемой Microsoft в составе пакета OEM Support Tools по адресу: http:\\support.microsoft.com/support/ kb/articles/q253/0/66.asp (помимо NFI в пакете OEM Support Tools имеются утилиты отладки и расширения отладчика ядра, с помощью которых администраторы и программисты могут анализировать аварийные дампы).

С помощью запускаемых из командной строки шаблонов NFI можно собрать информацию о конкретном файле или каталоге или обо всех файлах на томе, найти файл или каталог, в котором расположен данный логический сектор диска, а также отыскать файл или каталог, содержащий конкретный физический сектор. Например, команда

nfi C: 123

сообщает имя файла на томе C:, который содержится в 123 секторе тома. Чтобы исследовать структуры данных NTFS, можно воспользоваться этой же командой, не указывая номер сектора, и NFI выдаст подробную информацию об атрибутах всех файлов на диске. Можно ввести имя файла метаданных, описанных в статье, и просмотреть содержащиеся в них атрибуты. Например, если выполнить команду

nfi c:\$extend\$quota


на квотируемом томе, то будет видно, что файл $Quota содержит индексы с именами $O и $Q:

File 24 \$Extend\$Quota $STANDARD_INFORMATION (resident) $FILE_NAME (resident) $INDEX_ROOT $O (resident) $INDEX_ROOT $Q (resident)

Еще один источник информации о дисковой структуре NTFS - книга Гэри Неббета (издательство New Readers Publishing, 2000). В приложении приведены определения многих дисковых структур NTFS (в некоторых случаях отражены изменения, внесенные в Windows 2000) и содержится исходный текст Win32-программы, с помощью которой можно получить доступ к структурам данных в обход драйвера файловой системы NTFS и создать дамп содержимого тома.
